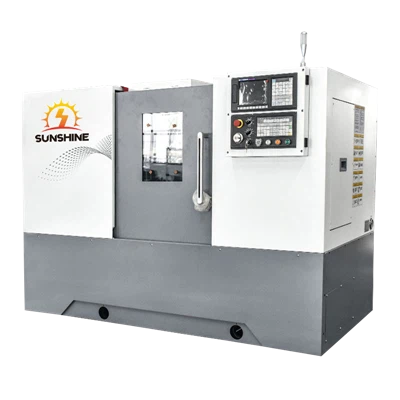

Offer peiriant CNC ar gyfer Torri Metel
Mae turn CNC yn offer prosesu uwch, a ddefnyddir yn helaeth mewn amrywiol ddiwydiannau. Mae ganddo nid yn unig effeithlonrwydd uchel a manwl gywirdeb uchel, ond mae ganddo hefyd sefydlogrwydd da a gwrthiant daeargryn.
Mae'r turn CNC yn mabwysiadu strwythur fertigol, sy'n addas ar gyfer peiriannu sylfaen haearn bwrw cryfder uchel a cholofn o ddisg canolig a bach a rhannau clawr. Mae'r strwythur fertigol hwn yn ei gwneud hi'n fwy cyfleus clampio darnau gwaith cynnyrch, ac mae'n meddiannu ardal fach, gan arbed gofod cynhyrchu.
Mae'r turn CNC yn mabwysiadu strwythur gwahanu dŵr olew ac mae ganddo danc dŵr oeri ar wahân. Mantais hyn yw y gellir cadw'r dŵr oeri yn lân ac yn gyfeillgar i'r amgylchedd, tra'n ymestyn oes y gwasanaeth. Ar ben hynny, mae'r tanc oeri ar wahân hefyd yn hawdd i'w fflysio.
Mae'r turn CNC hefyd yn mabwysiadu strwythur gwerthyd silindr elastig manwl gywir ac anystwythder uchel. Mae'r strwythur hwn yn gyfleus ar gyfer cynnal a chadw a gall leihau dylanwad anffurfiad thermol ar gywirdeb dimensiwn yn effeithiol. Yn ogystal, mae'r llawes dwyn gwerthyd yn mabwysiadu cynllun dylunio cwbl gymesur, wedi'i atal, sy'n gwella sefydlogrwydd y peiriant ymhellach.
Mae'r prif dwyn siafft wedi'i iro â saim wedi'i fewnforio, ac mae'r dyluniad cwbl gaeedig di-waith cynnal a chadw yn sicrhau gweithrediad arferol y peiriant.
Dewisir canllaw treigl llinol gyda llwyth gorlwytho ar gyfer canllaw llinellol cyfrwy a cholofn. Nid oes gan y canllaw hwn gadw cywirdeb uchel, a all sicrhau sefydlogrwydd a chywirdeb wrth brosesu.
| Model | TCK50 | TCK50P | TCK50D |
| Diamedr troi uchaf y gwely (mm) | 500 | 500 | 500 |
| Hyd torri uchaf (mm) | 500 | 500 | 500 |
| Diamedr torri uchaf (mm) | 360 | 500 | 180 |
| Ffurf diwedd gwerthyd a chod | A2-6 | A2-6 | A2-6 |
| Diamedr twll gwerthyd (mm) | 65 | 65 | 65 |
| Ystod cyflymder gwerthyd | 50-4500/177 | 50-4500/177 | 50-4500 |
| Teithio echel X (mm) | 200 | 280 | 200 |
| Teithio echel Z (mm) | 550 | 550 | 550 |
| Teithio tailstock (mm) | 450 | 450 | 450 |
| Cyfres cyflymder gwerthyd (r/mun) | — | — | Trosglwyddiad anfeidrol amrywiol |
| Symudiad cyflym X/Z (m/munud) | 30/30 | 30/30 | 30/30 |
| Pwysau peiriant (Kg) | 3600 | 3600 | 3800 |
| Model | TCK50G | TCK{0}} | TCK{0}} | TCK{0}} |
| Diamedr troi uchaf y gwely (mm) | 500 | 560 | 560 | 720 |
| Hyd torri uchaf (mm) | 500 | 500 | 1000 | 1500 |
| Diamedr torri uchaf (mm) | 360 | 350 | 350 | 620 |
| Ffurf diwedd gwerthyd a chod | A2-6 | A2-6 | A2-6 | A2-8 |
| Diamedr twll gwerthyd (mm) | 65 | 65 | 65 | 80 |
| Ystod cyflymder gwerthyd | 50-4500/143 | 50-4500/177 | 50-4500/177 | 50-3500/145 |
| Teithio echel X (mm) | 200 | 200 | 200 | 420 |
| Teithio echel Z (mm) | 550 | 560 | 1050 | 1550 |
| Teithio tailstock (mm) | 450 | 450 | 900 | 1650 |
| Cyfres cyflymder gwerthyd (r/mun) | — | — | — | — |
| Symudiad cyflym X/Z (m/munud) | 30/30 | 30/30 | 30/30 | 12/16 |
| Pwysau peiriant (Kg) | 3600 | 3600 | 4500 | 5000 |
