Prosesu siafft colofn ddwbl turn fertigol CNC

Mae'r ganolfan beiriannu fertigol yn integreiddio melino, drilio a thapio, a gall gwblhau tasgau prosesu gwahanol rannau cymhleth gyda manwl gywirdeb uchel, effeithlonrwydd uchel a dibynadwyedd uchel.

Anfon ymchwiliad

Cyflwyniad Cynnyrch

Disgrifiad o gynhyrchion

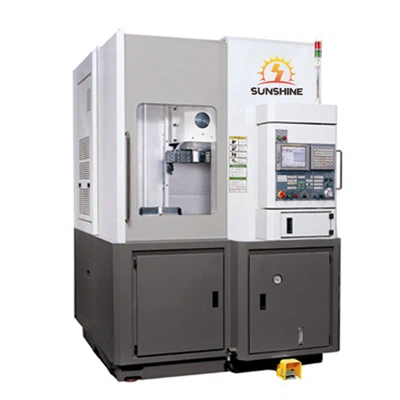

Prosesu Siafft Colofn Ddwbl Mae Turn Fertigol CNC yn fath o offer prosesu effeithlon yn seiliedig ar dechnoleg CNC, a ddefnyddir yn helaeth mewn gweithgynhyrchu peiriannau, awyrofod, ceir, electroneg, meddygol, meddygol a meysydd eraill. Mae turn fertigol CNC ar gyfer prosesu siafft colofn ddwbl yn mabwysiadu system reoli awtomataidd, sy'n hawdd ei gweithredu ac yn effeithlon, ac sy'n gallu cwblhau amrywiaeth o dasgau prosesu yn hawdd.

Mae turn fertigol CNC ar gyfer prosesu siafft colofn ddwbl yn mabwysiadu dyluniad strwythur siafft colofn ddwbl, sydd â sefydlogrwydd ac anhyblygedd rhagorol. Nid oes ffenomen ysgwyd o gwbl yn ystod y gwaith, gan sicrhau prosesu manwl uchel. Ar yr un pryd, gall hefyd gario darnau gwaith mawr a gwireddu cynhyrchu ar raddfa fawr.

Mae ystod brosesu turn fertigol CNC yn eang, gan gynnwys troi, melino, drilio, tapio a phrosesau eraill. Mae hefyd yn rhaglenadwy iawn a gellir ei raglennu ar -lein yn unol â gwahanol ofynion prosesu, gan sicrhau effeithlonrwydd cynhyrchu.

Yn ogystal, mae ein turn fertigol CNC prosesu siafft colofn ddwbl hefyd yn ddiogel iawn ac yn gyfeillgar i'r amgylchedd. Mae'n mabwysiadu system chwistrellu olew gwaelod unigryw, a all reoli'n gywir faint o olew iro a ddefnyddir a'r amser pigiad, gan osgoi gwastraff a diogelu'r amgylchedd yn effeithiol.

Paramedrau Cynnyrch

Manyleb		unedau	CK525	KD500	KD800
Fwythi	X echel	mm	280	300	450
Fwythi	Z echel	mm	500	500	500
Nghapasiti	Uchafswm Diamedr Cylchdro	mm	φ750	φ650	φ950
	Uchafswm Troi Diamedr	mm	φ550	φ500	φ850
	Uchafswm uchder troi	mm	500	500	500
Werthyd	Cyflymder gwerthyd	rpm	100-1000	100-1000	50-300
	Pŵer modur gwerthyd	Kw	18.5	30	22 (lleihäwr)
	Diamedr	mm	φ140	φ160	φ180
Tyred teclyn chuck + hydrolig	Model Chuck		Chuck hydrolig
	diamedrau	fodfedd	15"	15"	32"
	Gorsaf tyred		Pedwar gweithfan/wyth gweithfan	Pedwar gweithfan/wyth gweithfan	Pedwar gweithfan/wyth gweithfan
tywysen	Canllaw Llinol Rholio-echel-X		4 darn, lled 45mm	3 darn, lled 55mm	rheilffordd galed
tywysen	Z AXIS Rolling Linear Guide		4 darn, lled 45mm	4 darn, lled 55mm	rheilffordd galed
System CNC	Cyfluniad safonol		Gsk	Gsk	Gsk
System oeri	modur oeri	W	450+750	450+750	450+750
System oeri	Allbwn pwmp	m³/h	4m³/h	4m³/h	4m³/h
Nghywirdeb	Hailadroddadwyedd	mm	±0.003	±0.003	±0.012
	cywirdeb lleoli 定位精度	mm	±0.06	±0.06	±0.02
	uned leoli leiaf	mm	0.001	0.001	0.001
Pwysau a dimensiynau	Dimensiynau (tua)	mm	2900 × 2400 × 2800mm	2800 × 2400 × 2910mm	3450 × 2550 × 3250mm
Pwysau a dimensiynau	Pwysau gros (tua)	Kg	7000	10000	12000

Rhannau peiriannu cymwys

Hwb olwyn ceir, drwm brêc, tai olwyn flaen, tai cydiwr, plât pwysau, ymyl, tai gwahaniaethol, disg a rhannau eraill.

Hwb Olwyn

Pad brêc

Cefnogaeth Tai Modur

prim

Dangos manylion

Mae'r offeryn peiriant yn mabwysiadu strwythur colofn ddwbl ac fe'i defnyddir i brosesu arwynebau silindrog mewnol ac allanol, arwynebau conigol, arwynebau diwedd, rhigolio a siamfer rhannau.
Mae'r offeryn peiriant hwn yn arbennig o addas ar gyfer prosesu gorchuddion cydiwr, esgidiau brêc, disgiau a rhannau eraill.

Gall strwythur y golofn ddwbl gwblhau troi a gorffen y darn gwaith yn lled-orffen. Gall wireddu clampio a lleoli'r darn gwaith un-amser a chwblhau'r broses gyfan. O dan y rhagosodiad o sicrhau cywirdeb, mae'n gwella'r effeithlonrwydd prosesu i bob pwrpas ac yn lleihau'r gost cynhyrchu.

Mae strwythur gwerthyd yr offeryn peiriant yn gynulliad uned werthyd, sy'n gwarantu cywirdeb ac anhyblygedd i bob pwrpas. Mae dwyn mewnol yr uned werthyd wedi'i iro â saim arbennig, ac mae'r gosod a'r gwaith cynnal a chadw yn gyfleus.

Mae'r offeryn peiriant yn mabwysiadu pâr canllaw llinellol math rholer gydag anhyblygedd uwch-uchel a chynhwysedd llwyth ultra-drwm. Mae cywirdeb lleoli a chynhwysedd dwyn llwyth symudiad porthiant hydredol a thraws yr offeryn peiriant yn cael ei wella'n fawr.

Mae'r porthiant fertigol a llorweddol yn cael eu rheoli'n awtomatig gan y modur porthiant servo. Mae yna ddyfeisiau amddiffynnol dur gwrthstaen i'r ddau gyfeiriad, ac mae mecanwaith cydbwyso llwyth wedi'i ffurfweddu i'r cyfeiriad fertigol i leihau llwyth y sgriw ac estynedig iawn

D BYWYD GWASANAETH Y Sgriw.
