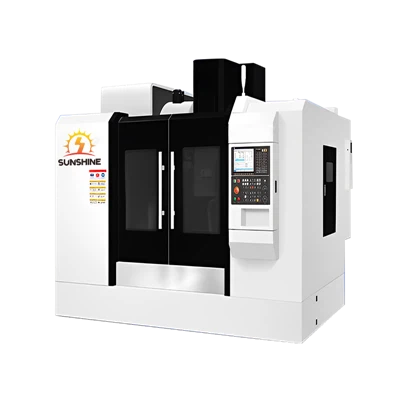

Peiriant melino CNC tynnu sglodion awtomatig
Canolfan peiriannu fertigol yw un o'r offer prosesu mwyaf cyffredin ym maes prosesu mecanyddol modern. Gellir ei ddefnyddio i brosesu workpieces o siapiau amrywiol a gall gwblhau gofynion proses anodd iawn. Mae'r offer yn mabwysiadu dyluniad cyffredinol a gellir ei ddefnyddio mewn gwahanol fathau o gymwysiadau proses, megis troi, melino, drilio, ac ati.
Mae'r ganolfan beiriannu fertigol hon yn cynnig cywirdeb a sefydlogrwydd peiriannu hynod o uchel. Gall fodloni llawer o ofynion technegol o ran cywirdeb lleoli a phrosesu. Ar yr un pryd, mae gan yr offer swyddogaethau lleoli cyflym a manwl gywir, a all gwblhau prosesu a chynhyrchu yn effeithlon.
Yn ogystal, mae gan y ganolfan peiriannu fertigol swyddogaeth tynnu sglodion hefyd. Mae'n mabwysiadu dyluniad tynnu sglodion awtomatig, sy'n ddigon i sicrhau bod yr offer prosesu bob amser yn lân ac yn sefydlog o dan bwysau amgylchedd cynhyrchu uchel, a thrwy hynny wella'r effeithlonrwydd cynhyrchu cyffredinol.
Yn gyffredinol, mae'r ganolfan peiriannu fertigol yn offer prosesu mecanyddol cwbl weithredol, darbodus ac ymarferol. Mae nid yn unig yn addas ar gyfer llawer o wahanol amgylcheddau cynhyrchu a phrosesu, ond gall hefyd gyflawni cynhyrchiad effeithlon a sefydlog, gan fodloni gofynion uchel mentrau modern ar gyfer effeithlonrwydd cynhyrchu yn llawn.
| Manylebau | uned | VMC650 | VMC850 | VMC855 | VMC1050 | VMC1160 | VMC1370 | VMC1580 |
| Maint tabl 工作台尺寸 |
Mm | 900x400 | 1000X500 | 1000x550 | 1000x530 | 1200x600 | 1500x700 | 1700x800 |
| Tabl uchafswm llwyth 工作台最大承重 |
Kg | 350 | 500 | 500 | 600 | 1000 | 900 | 1500 |
| Teithio echel X/Y/Z X/Y/Z轴坐标行程 |
Mm | 650x400x500 | 800x500x500 | 800x550x550 | 1000x500x600 | 1100x600x600 | 1300x700x700 | 1500x800x700 |
| Pellter rhwng canol gwerthyd a cholofn 主轴中心线至立柱正面导轨距离 |
Mm | 476 | 552 | 590 | 580 | 650 | 752 | 871 |
| Y pellter rhwng wyneb pen gwerthyd ac arwyneb y gellir ei ddefnyddio 主轴端面至工作台上平面距离 |
Mm | 100-600 | 120-670 | 120-670 | 140-740 | 120-720 | 150-850 | 150-900 |
| X/Y/Z Uchafswm. cyflymder bwydo X/Y/Z最大进给速度 |
mm/munud | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 10000 |
| X/Y/Z Uchafswm. Tramwyfa gyflym X/Y/Z最大快移速度 |
m/munud | 32/32/30 | 32/32/30 | 32/32/30 | 32/32/24 | 32/32/30 | 20/20/15 | 20/20/16 |
| cyflymder gwerthyd 主轴转速 |
r/munud | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 | 8000 |
| tapr gwerthyd 主轴锥孔 |
math | BT40 | BT40 | BT40 | BT40 | BT40 | BT40 | BT50 |
| Pŵer modur gwerthyd 主轴电机功率 |
Kw | 5.5/7.5 | 7.5/11 | 7.5/11 | 7.5/11 | 11/15 | 11/15 | 15/18 |
| Pŵer modur servo echel X/Y/Z X/Y/Z轴伺服电机功率 |
Kw | 2.6/2.6/2.8 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 3.9/3.9/3.6 | 4/4/5 | 4/4/5 | 4.5/4.5/4.5 |
| Cysylltiad modur X/Y/Z X/Y/Z电机连接方式 |
Uniongyrchol 直联 |
Uniongyrchol 直联 |
Uniongyrchol 直联 |
Uniongyrchol 直联 |
Uniongyrchol 直接 |
Uniongyrchol 直接 |
Uniongyrchol 直接 |
|
| X/Y/Z Math o ffordd canllaw X/Y/Z导轨类型 |
Rheilffordd llinell 线轨 |
Rheilffordd llinell 线轨 |
Rheilffordd llinell 线轨 |
Rheilffordd llinell 线轨 |
trydedd llinell 3线 |
Dwy linell ac un llinell galed 2线一硬 |
Dwy linell ac un llinell galed 2线一硬 |
|
| T slot 工作台T型槽 |
mm | 3-18x125 | 5-18x90 | 5-18x90 | 5-18x90 | 5-18x100 | 5-18x145 | 5-22x145 |
| Ailadrodd cywirdeb lleoli 重复定位精度 |
Mm | ±0.004 | ±0.004 | ±0.004 | ±0.004 | ±0.005 | ±0.005 | ±0.005 |
| Cylchgrawn offer 刀库形式 |
Math o het/math o ddisg 斗笠式/圆盘式 |
Math o het/math o ddisg 斗笠式/圆盘式 |
math disg 圆盘式 |
math disg 圆盘式 |
math disg 圆盘式 |
math disg 圆盘式 |
math disg 圆盘式 |
|
| Cynhwysedd offeryn 刀库容量 |
16T/16T | 24T | 24T | 24T | 24T | 24T | 24T | |
| Uchafswm pwysau offeryn 最大刀具重量 |
Kg | 7 | 8 | 8 | 8 | 8 | 8 | 15 |
| Max. hyd offeryn 最大刀具长度 |
Mm | 250/300 | 250/300 | 300 | 250/300 | 300 | 300 | 300 |
| Cynhwysedd trydan 电气总容量 |
kVA | 10 | 15 | 15 | 15 | 18 | 22 | 30 |
| Dimensiwn peiriant (LxWxH) 机床尺寸(长x宽x高) |
Mm | 2300x2000x2300 | 2600x2380x2700 | 2600x2380x2700 | 3200x2420x2400 | 3100x2490x2380 | 3600x3000x2700 | 4260x3545x3200 |
| Rhwyd. pwysau (tua) 机床重量(约) |
Kg | 4500 | 5000 | 5000 | 6000 | 7000 | 11000 | 12000 |
